木材破碎机粉碎木屑工艺图

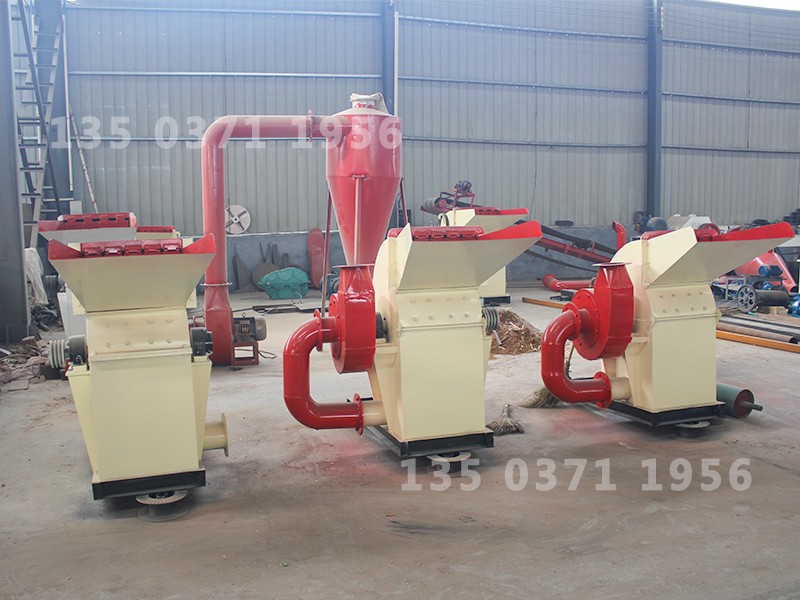

木材破碎机主要由主机、风机、分离器、除尘设备等部分组成，主机内部分为粉碎室、塞挡室、风机室三部分。工作时，物料由进料口投入粉碎室后，经固定在主轴上的刀片和机壳内的衬板间的冲击和高气流的剪切进行粉碎，粉碎后的物料经塞挡室分级进入风机室，由风轮的吹送以及风机的引力使物料进入分离器，经分离器再次分级处理，粗料由回料咀返粉碎室进行再次粉碎，成品料由引风机引出进入集粉器装袋包装，余风由除尘散风装置排出。
13503711956
相关产品
-
鼓式削片机鼓式削片机是我公司的传统产品,多年来以产品性能优越,质量上乘,性价比高等特点被国内外客商广泛应用。鼓式削片机是制备优质木片的专用设备，它适用于各造纸厂、刨花板厂、纤维板厂和木片生产基地、木片出口基地。可将原木、小径木等切削成长度均一、切口平整，厚度均匀的优质工业木片，还可以切削枝丫材、板材等。 BX系列鼓式削片机是我公司为了更适应造纸、纤维板、刨花板行业对木片长度的不同要求，对各类鼓式削片机进行改进后的新机型。新型鼓式削片机更贴近用户，性能更优越，是国内外生产出口木片的理想设备。机座采用高强度钢板焊接而成，是整合机器的支承基础。 鼓式削片机刀辊上安装二把或三把、四把飞刀，用专门制造的飞刀螺栓，通过压刀块，把飞刀固定在刀辊上。根据被切削原料不同的厚度，上喂料辊总成可以借助液压系统在一定范围内上下浮动。切削下来的合格片料通过筛网孔落下，由底部排出，大的片料在机内再行切削。 鼓式削片机的液压系统：由手油泵供至油缸，可以启动罩盖，便于刀片的更换；在维修时可以抬起上喂料辊总成，便于调整飞刀、底刀的间隙和梳板的拆装。 鼓式削片机技术参数： 型号 BX213 BX215 BX216 BX218 BX2113 刀辊直径(mm) 300 500 650 800 1300 飞刀数() 2 2 2 2 3 进料口尺寸(mm) 120×300 180×400 240×540 310×680 450×700 刀辊转速(r/mi) 730 592 590 650 500 进料速度(m/mi) 38 38 38 35/37.38 38 加工原料**直径(mm) 90 160 200 300 450 木片长度(mm) 26 35 35 35 38 生产能力(m3/h) 3-5 4-5 12 15-35 36-45 主电机功率(kw) 30 45 55 110 220 喂料辊电机功率(kw) 1.1×2 2.2×2 3×4 4×1 2×4 7.5×2 重量(T) 1.2 2.9 4.07 7 11.2 尺寸(长*高*宽) (mm) 3680×870×900 1540×1240×1020 1980×1950×1250 4670×2150×1500 3670×2448×2050 -
模板破碎机模板破碎机是一种优质的锤头式粉碎机，该机一般用在废旧板材料、货架、托盘木材、胶合板等，因此该木材加工设备又被称为包装板材粉碎机，建筑板材粉碎机、废旧板材粉碎机、货架粉碎机、模板破碎机等，该机更大的特点就是加工能力强，不限制物料中含有金属物料，也属于破碎机的一种，模板破碎机是多年来我厂技术人员研发的一种新型设备，普通的木材破碎机仅限于木料的加工，而本机专业用于粉碎含有铁钉的木材板料。 模板破碎机机构 建筑废旧板材粉碎机的结构设计合理，对于针对废旧板材物料的复杂性破碎而设计，机器主要结构由机架、外壳、电机座、转轴、锤头、螺旋输送、引风机等组成，本机的设计外观简单，适用易于操作，强有力的加工能力相对耗电小。本机所使用的电机，采用55kw的四级大电机，上料需要使用输送带，输送带配置2.2kw的电机，引风机采用5.5kw两级电机。该机的其他配置，必须的要有启动柜，再配置变压器，予以方便安全的生产。 模板破碎机特点 1、本机**突出的特点就是可以破碎带钉子的木材，从上面视频中就可以看到该机破碎的物料。 2、模板破碎机适用于脆性物料的粉碎，不堵塞，粉尘少，噪音低。 3、该机的设计，缩短了物料在粉碎室内滞留的时间，提高了易损件的使用寿命。 4、模板破碎机、胶合板破碎机特殊的锤头制作工艺使锤子硬度加强比普通锤头寿命增加2到3倍。 模板破碎机技术参数： 设备型号 500 650 800 1000 1200 进料输送宽度 500 650 800 1000 1200 进料尺寸（mm） 500×100 650×100 800×120 1000×150 1200×200 主机电机 32kw 42kw 44.5kw 58kw 63kw 对辊进料电机 4kw 4kw 5.5kw 7.5kw 7.5kw 减速机电机 4kw 4kw 5.5kw 7.5kw 7.5kw 进料速度（m／） 0.45 0.55 0.65 0.75 0.80 输送转速（r／m） 650 650 650 650 650 破碎机转速（r／m） 680 680 680 680 680 生产能力（吨） 1-3 2-5 3-8 5-10 7-15 设备重量（吨） 3 4.5 6.5 8 15 -
移动式树枝粉碎机我公司可为客户配备相应的柴油机代替树枝粉碎机电动机动力，解决了山区、林场的无动力问题。树枝粉碎机属于干湿物料粉碎机，是目前应用比较广泛的树枝粉碎机设备，也是我国目前轻型粉碎机中表现优异的粉碎设备。 在园林应用方面经过该机粉碎后的树枝呈锯末状可有效的减少各种园林单位对修剪后的树枝的运输量同时经粉碎后的锯末还可应用于对树木的施肥，由于该机为锤片式大引风设计所以对修剪后的枝桠干湿度要求不大很适合修剪后的集中粉碎作业，可切屑直径1--20公分的枝杈及枝干，树枝粉碎机主要用于加工松木、杂木、扬木、杉木、原竹等物料，更加适合用于食用菌培养基中的木屑机加工。同时该设备还可用于竹、茅草、玉米秆、高梁秆等纤维质秆状物料的切屑。该树枝粉碎机也可作刨花板、锯末板高密度板的原料生产用. 该系列设备适合流动作业，广泛适用于中小型刨花板和纤维板生产企业的备料工段，也可用于个体户进行商品木片的生产。 树枝粉碎机的工作原理： 树枝粉碎机采用刀片切割和高速气流冲击，碰撞双重粉碎功能于一体，并能同时完成微料分选加工工序。在刀片切割粉碎过程中，转子产生高速气流，随刀片切割方向旋转，物料在气流中加速，并反复冲击使物料同时受到双重粉碎，加速物料的粉碎率。 树枝粉碎机技术参数 型号 400型 500型 600型 700型 800型 900型 1000型 刀盘直径 mm 400 500 600 700 800 900 1000 刀片数量 片 4 4 4 6 6 4-6 4-6 刀片长度 mm 100 130 150 200 230 260 300 料口直径 mm 150×150 200×200 250×250 300×300 350×350 400×400 450×450 主轴转速 r/mi 2600 2600 2500 2600 2300 2000 2000 配用电机 kw 5.5-7.5 11 15 18.5-22 37 45 55 配用柴油机 马力 15 20 30 45 50 55 75 产量 kg/h 800-1000 1000-2000 2000-3000 3000-3500 3500-4000 4000-5000 5000-6000
相关视频
相关新闻
-
竹子加工粉碎机竹子加工粉碎机可粉碎玉米秸秆、小麦秸秆、花生壳、豆粨、稻草、红薯藤、花生秧、树枝、树叶、树皮等能燃烧的农作物废弃秸秆、根茎、花叶、藤蔓以及树枝、树叶。避免了这些农作物秸秆白白浪费，很好地保护了环境，减少了安全隐患，有效地开发了再生能源。使大量绿色垃圾变废为宝，发挥出新的经济价值，同时也保护了环境、改良了土壤，创造出良好的社会效益。秸秆粉碎机设备可以一次将废旧秸秆等农作物进行粉碎处理，一次成型没有返料。并且经过秸秆粉碎机处理的粉碎成品物料，有着非常好的使用价值和用途。 -
木材粉碎机轴承的维修和更换方法轴承是每个机器上**重要的配件之一，那么木材粉碎机上**容易发生的故障多是轴承过热，其产生的影响便是使木材粉碎机在使用生产过程中出现问题，妨碍生产效率的提高。就用420木材粉碎机为例跟大家介绍一下。 **，电机转子和木材粉碎机本身的粉碎机转子不同心使得轴承承受过量的压力较猛烈的冲击，**致使木材粉碎机轴承出现发热情况，如果遇到这样的情况，要马上停止运行机器，进行必要的故障维修，以免造成轴承的更大的损伤。 第二，在为轴承进行维护时，一次添加的润滑油不能太多也不能太少，应该严格按照使用说明来进行维修护理，要不然，润滑油的过多或过少都会影响轴承的运转和热量传送，容易过早损坏木材粉碎机轴承。 第三，轴承本身和轴承盖子贴的太紧也容易引起轴承过热，在使用过程中发现有摩擦的声音应立即停止机械运转进行重新检修。 对轴承的更换维修,在使用中经在使用中不定时的检查木材粉碎机的轴承,查看轴承的磨损程度，定期添加润滑油的品质之一是减少轴承磨损的措施，定期清洗物理清洗不能少。如果时间长，对轴承磨损严重的要及时更换轴承，安装外固后用螺杆挤出机螺杆更换。均匀固定好螺钉轻轻去除污物。这些一般都包括了螺丝孔,盲塞,圆锥滚子，这是核心轴承拆卸方法。 有一些特殊类型的轴承是轴承孔，圆柱孔轴承拆卸，可以使用轴承套，用紧固轴内块支撑电机，通过旋转螺母,然后用锤子一边的去敲打一边慢慢的拆掉，对磨损严重需要更换的部件，必须削木机旋转完全停止后进行，**是请人代替，确保人身安全。如果木材粉碎机的运行，皮带轮下面是不开放或不完全开放的，机器轴承又在皮带轮侧，还有阻塞物，**的材料从进料口出去，出现这种情况，解决的办法是把圆轮下面盖完全打开，所以风扇将外面的空气，对材料介绍侧引风机，**在机体外部把它给修理好。 -
木材粉碎机一般多少钱木材粉碎机是一种新型的生产木粉前道生产理想的木工机械设备。他可以将木材、枝叉等原料一次加工成木屑，具有投资少、耗能低、生产率高、经济效益好，使用维修方便等?优点。木材粉碎机是根据我国工业生产的需要，经过多年研究设计而发明的木材粉碎系列专用设备。由于设计合理、结构紧凑，安全、耐用、生产效率高，经推广使用后，效果良好，整套设备只用一部电动机带动，噪音小、结构简单、布置紧凑、售价便宜、工作稳定、耗能少、产量高、木屑成品质量好，加工成本低。 -
木板材粉碎机-超细木糠粉碎机材粉碎机是目前使用广的一种粉碎机，度电产品量较高，通用性好，有的锤片与转子是较接的、金属异物进入粉碎机后，只是击破筛片，不会发生重大事故，但粉碎物粒度不均匀，粉末较多，其结构由喂入机构、粉碎室（转子、锤片、筛片、齿板）、排料部分（风机、集料筒、集尘布袋）三部分组成，工作时，饲料从喂入机构进入粉碎室，在高速回转的锤片的打击下飞向齿板，与齿板碰撞弹回后再次受到锤片的打击，同时在筛面与锤片间，饲料又受到强烈的磨擦，在反复的打击碰撞和磨擦作用下，饲料逐渐被粉碎，不带风机的粉碎机，由粉碎室内的气流使粉碎物通过筛孔排出。带风机的粉碎机，将粉碎物从筛孔抽出后，尚需通过集粉装置（如集料筒、集尘布袋等）将混合气流中的空气与粉碎分离。 工作原理 木材粉碎机采用冲击式粉碎方法，利用内部六只高速运转的活动锤体和四周固定齿圈的相对运动，使物料经锤齿冲撞、摩擦，彼此间冲击而获得粉碎。粉碎好的物料经旋转离心力作用，通过筛孔筛选后进入捕集袋。
